CAPITULO 7: Diagramas
de casos de uso
Presentación de un modelo de caso de uso.
Cada caso de uso es
una colección de escenarios y cada escenario es una secuencia de pasos, tales
pasos se representan en un diagrama.
Generalización: las clases pueden heredarse entre si y esto
también se aplica a los casos de uso.en la herencia de los casos de uso, el
caso de uso secundario hereda las acciones y significado del primario, además
agrega sus propias acciones.

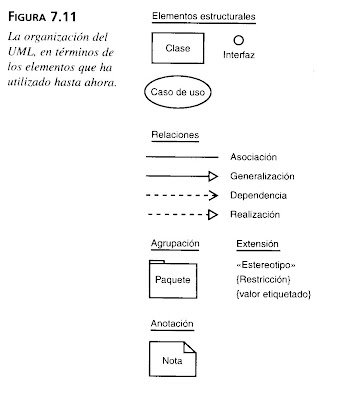

Elementos estructurales
Las clases, objetos, actores, interfaces y casos de uso son
cinco de los elementos estructurales en el UML, aunque tienen diversas
diferencias, son similares en el sentido que representan partes ya sean físicas
o conceptuales de un modelo.
Relaciones: la asociación, generalización,dependencia y
realización son las relaciones en el UML, las relaciones conectan a tales
elementos y de ese modo se conectan los modelos con la realidad.
Agrupamiento: el paquete es único elemento de agrupamiento
en el UML, esté le permite organizar los elementos estructurales en un modelo.
Anotación: La nota es el elemento de la notación en el UML,
estás les permiten adjuntar restricciones, comentarios, requerimientos y
graficos explicativos a sus modelos.
Extensión: los
estereotipos o clisés son dos estructuras que el UML prporciona para extender
el lenguaje. Permiten crear nuevos elementos además de los existentes.
